Des Weiteren hat der Baustein drei Stromquellen mit je bis zu 40mA und drei 16 Bit PWM Generatoren. Der 48MHz PWM-Takt sorgt dafür, dass die volle 16 Bit Farbauflösung mit einer Wiederholrate von 732Hz möglich ist, was flackerfreie Applikationen ermöglicht und alle bekannten OEM-Anforderungen erfüllt.
Mögliche Applikation ist die Ambiente Beleuchtung im Fahrzeug-Innenraum.
Zur Energieverwaltung und Temperaturkompensation verfügt der IC über einen integrierten Temperatursensor. Darüber hinaus kann mit dem ADC eine differentielle Messung der LED-Spannung durchgeführt und somit eine effektive Temperaturkompensation erreicht werden.
Die BSM-Auto-Addressierung stellt ein robustes und millionenfach bewährtes Verfahren zur Adressierung von Teilnehmern in einem LIN-Bus-System dar. Alle benötigten Entwicklungs- und Diagnose-Tools sind für dieses Verfahren bereits im Feldeinsatz. Das eingesetzte Verfahren basiert auf passiven Komponenten in der LIN-Leitung und bietet eine sehr gute Fehlertoleranz, z.B. bei „Loss of Ground“, sowie die Möglichkeit des „mixed“ Verbauens mit Standard-LIN-Bus-Teilnehmern. Damit können in ein System auch Bus-Teilnehmer integriert werden, die das BSM-Verfahren nicht kennen. Jeder Bus-Teilnehmer ist auch während der Adressierung der Teilnehmer erreichbar. Broadcasts können jederzeit an alle Teilnehmer gesendet werden. Durch eine einfache Software-Implementierung im Slave kann der Master die Adressvergabe plausibilisieren. Durch diese einzigartige Funktion kann sogar die Adressvergabe einer Diagnose unterworfen werden.

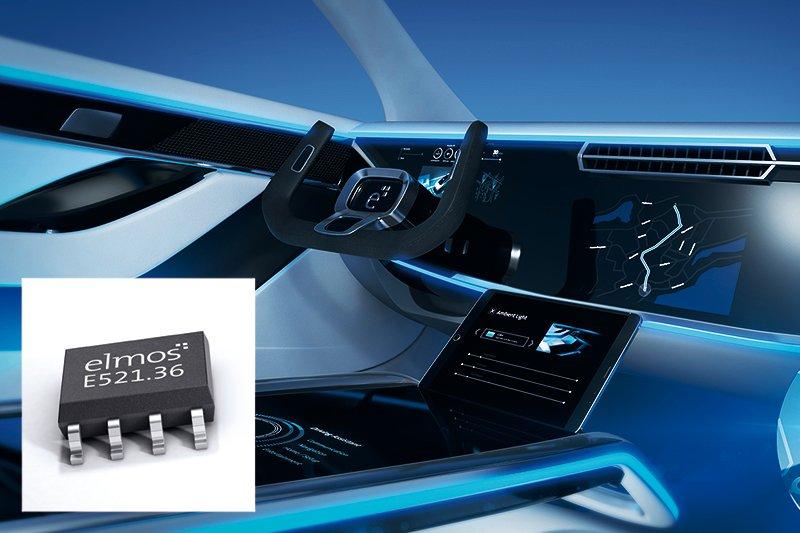

Der Baustein ist im SO8EP-Gehäuse erhältlich.
Für mehr Informationenschreiben Sie bitte eine E-Mail an sales@elmos.com mit dem Betreff „E521.36“ oder nehmen per Telefon Kontakt mit uns auf: + 49 231 7549 100.
Elmos entwickelt, produziert und vertreibt Halbleiter und Sensoren vornehmlich für den Einsatz im Auto. Unsere Bausteine kommunizieren, messen, regeln sowie steuern Sicherheits-, Komfort-, Antriebs- und Netzwerkfunktionen. Seit über 30 Jahren ermöglichen Elmos-Innovationen neue Funktionen und machen die Mobilität weltweit sicherer, komfortabler und energieeffizienter.
