Neu bei dataTec: Zwei aktuelle SMU-Modelle B2900BL von Keysight ergänzen die Serie B2900B

Spannungs- und Strommessungen mit schnellen, hochpräzisen Messergebnissen sind die Stärken der sechs Source Measure Units (SMU) der Serie B2900B/BL von Keysight. Sie bieten eine kompakte, präzise und kosteneffiziente Lösung für den Entwicklungsbereich und das Prüffeld. Die integrierte 4-Quadranten-Quelle und die Messfunktionen der SMU eignen sich vor allem für I-V-Messanwendungen, die eine besonders hohe Messauflösung und -genauigkeit erfordern. Durch die Integration von Quelle und Messeinheit erhöht sich der Testdurchsatz. Die Messdaten lassen sich als Zahlenkombination der Ausgangsgrößen darstellen sowie als I/V-Kennlinie bzw. als I/t- oder V/t-Kennlinie. Die Geräte sind in einer Ein- oder Zwei-Kanalversion verfügbar.

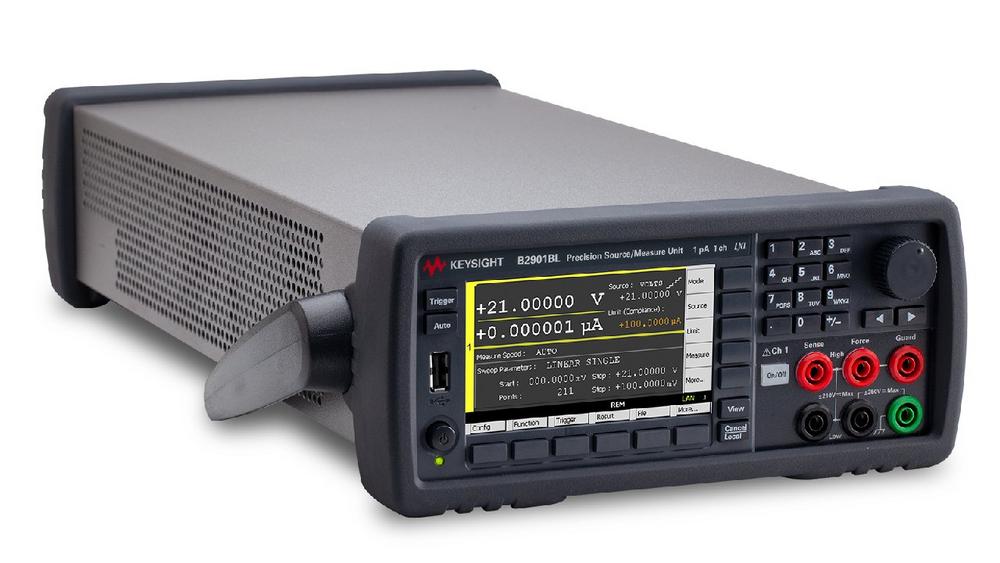

Neu sind die 1-Kanal-Geräte B2901BL und B2910BL. Sie bieten eine Ausgangsspannung von ±21 V bzw. ±210 V und DC-Ausgangsströme bis 1,5 A. Je nach Modell und Messbereich ist eine Auflösung für Strommessungen von 10 fA bis 1 pA und für Spannungsmessungen von 100 nV bei einer 6½-stelligen Anzeige möglich.

Die einkanaligen Geräte B2901B und B2911B bzw. die Zweikanalversionen B2902B und B2912B sind technisch identisch mit den Vorgängermodellen B2901A/B2911A bzw. B2902B/B2912B. Jedoch wurde hier die Gehäusefarbe aktualisiert.

Die vier Modelle der bestehenden B-Serie bieten eine maximale Ausgangsspannung von ±210 V und maximal 3,03 A sowie eine Messauflösung – je nach Modell und Messbereich – von 10 fA bis 100 fA für Strommessungen und 100 nV für Spannungsmessungen. Hervorzuheben ist, dass im gepulsten Betrieb der Ausgangsstrom dieser Modelle bis zu 10,5 A betragen kann.

In allen Modellen ist ein Arbiträr-Funktionsgenerator integriert. Mit ihm lassen sich für Tests von Schaltungen und Komponenten entsprechende Kurvenformen wie Puls, linear oder logarithmisch ansteigende Treppenfunktionen oder lin/log Puls-Funktionen, Sinus, Dreieck oder applikationsspezifische Ausgangsformen erstellen.

Welche Vorteile bietet die Integration von Quelle und Messeinheit?

  • Einfaches und sehr genaues Messen von Strom und Spannung mit einem Gerät, ohne dass Anschlüsse manuell geändert werden müssen
  • Ein einziges SMU-Produkt deckt sowohl den Bedarf an Hochspannungs- als auch an Hochstrommessungen ab.
  • Präzise Messung von Strom und Spannung mit einer kostengünstigen SMU, die bisher nur mit einem teureren Halbleiter-Analysator möglich war
  • Durch interaktive Test-, Charakterisierungs- und Debug-Operationen werden Messungen beschleunigt und das Ergebnis angezeigt.
  • Kann niederfrequente Phänomene zusätzlich zu den DC-Eigenschaften erfassen
  • Messungen sind ohne PC und Programmieraufwand durchführbar
  • Zwei SCPI-Befehlssätze, konventionell und Standard, erlauben die Kompatibilität mit älteren SMU-Modellen und maximieren die Leistungsfähigkeit der Serie B2900B/BL.

Anwendungsbereiche:

Die SMUs B2900B/BL sind die ideale Wahl für eine Vielzahl von IV-Messungen, u. a. für Halbleitertests, Tests an aktiven/passiven Bauelementen, Test und allgemeine Charakterisierung elektronischer Geräte, Materialien und Komponenten, z. B.:

  • Dioden, Laserdioden, LEDs, Photodetektoren und Sensoren
  • Feld-Effekt-Transistoren (FETs) und Bipolar Junction Transistoren (BJTs)
  • ICs (Analog-ICs, RFICs, MMICs etc.)
  • Passive Komponenten wie Widerstände, Thermistoren, Varistoren und Schalter
  • Solarzellen
  • Batterien
  • Messungen an Systemen im Automobilbereich
  • Medizinische Geräte
  • Materialforschung
  • Charakterisierung von Nano-Systemen
  • Magnetoelektronik wie z. B. Riesenmagnetwiderstand (engl. giant magneto resistance, GMR)
  • Organische Komponenten
