Dynamische Spannungsmessungen bis 1500V und Ströme mittels dem Q.SerieX DAQ-System

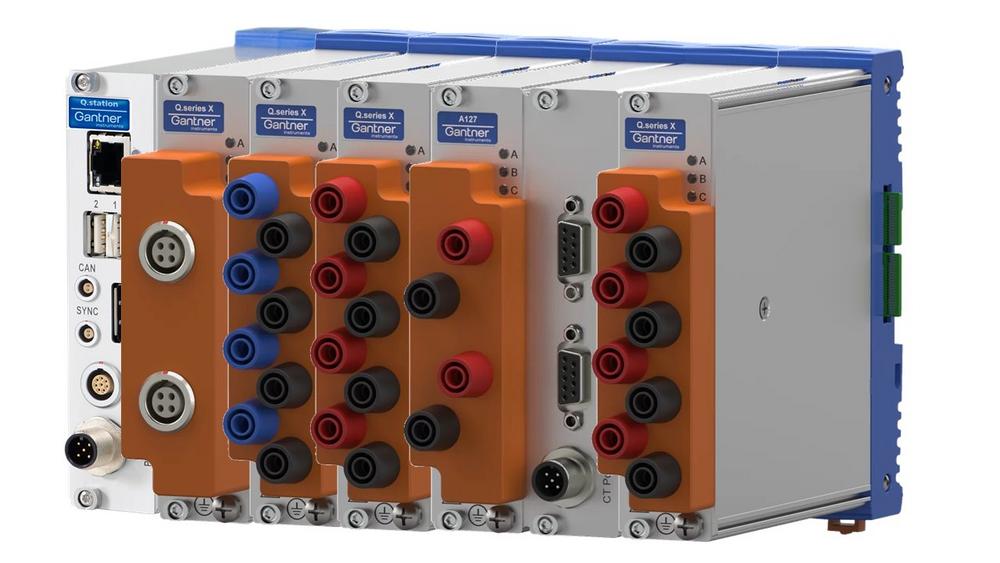

Mit Hilfe der Q.Serien X A128 – Module können dynamische Spannungen bis zu ±1200 V bzw. ±1500 V direkt gemessen werden. Außerdem kann man mit dem Q-Serie A127 Modul HV-Spannungen und Ströme mittels Stromwandler zur Bestimmung von elektrischen Leistungsparametern synchron messen. Dabei lassen sich die Module in den gewohnten Bauformen als DIN-, 19 Zoll- und als portable DAQ-Mess-Systeme integrieren. AMC als Gantner Vertriebspartner bietet diese Module in seinen Lieferprogramm für Messlösungen mit an.
Die wichtigsten Merkmale des Q.Serien X A128 SEB bzw. A128 PLUS Moduls
- 4 galvanisch getrennte Eingangskanäle für Spannungsmessungen (A128 SEB: Bereiche: ±40V, ±120V, ±400V, ±1200V; A128 PLUS: Bereiche ±100 V, ±300 V, ±600 V, ±1500 V)
- Signalkonditionierung Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, RMS, Arithmetik, Alarm
- Hochauflösende Digitalisierung 24 bit ADU, 100 kHz Abtastrate pro Kanal
- Galvanische Trennung: Kanal zu Kanal zur Versorgung zur Schnittstelle, Isolationsspannung 1500 VDC /1000 VACrms permanent, Testspannung 5 kVDC über 1 Minute
- Kategorien 600 V CATIII / 1000 V CATII / 1500 V ohne CAT
Die wichtigsten Merkmale des Q.Serien X A127-2CV Moduls
- 2 Spannungseingänge: Messbereiche ±40 V, ±120 V, ±400 V, ±1200 V
- 2 Strom Eingangskanäle: Messbereiche ±200 mA, ±400 mA, ±800 mA
- Sensorspeisung: ±15 V, Genauigkeit 0.2 V
- Signalkonditionierung: Digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Effektivwert, Alarm
- Schnelle hochauflösende Digitalisierung: 24 bit ADU, 100 kHz Abtastrate pro Kanal
- Galvanische Trennung: Kanal zu Kanal zur Versorgung zur Schnittstelle
- Kategorien: 1000 V CAT II und 600 V CAT III
Die wichtigsten Merkmale des 19 Zoll Q.raxx slimline A127 4CV Systems
- 4 Hochspannungseingänge mit 4 Spannungsbereichen (±40 V, ±120 V, ±400 V, ±1200 V)
- Direkter Anschluss von 4 Stromwandlern mit sekundär 4 Stromausgängen (±200 mA, ±400 mA, ±800 mA, ±2000 mA)
- Stabile und leistungsstarke bipolare Stromversorgung +/-15 V für bereits fest installierte Stromwandler
- Jeder Kanal hat seinen eigenen Ds-Analog/Digital-Wandler (24 Bit)
- Alle Kanäle Galvanisch getrennt …1200 V… • Messgenauigkeit typischerweise 0,01
- Abtastrate bis zu 100 kHz, Bandbreite 20 kHz • Digitale Filter schaltbar
- Gleichlauf der Messsignale kleiner als 0,1us
Die Q.Serie X Serie bietet Ihnen flexible Llösungen für dynamische Mess- und Prüfanwendungen. Das Q.series X Test- und Mess-System unterstützt viele Standard-Bussysteme wie EtherCAT, ProfiNet, Modbus und CAN-Systeme. Mit GI.connectivity steht über eine offene API und den entsprechenden Treiberbibliotheken sowie Übertragungsprotokollen eine Verbindung in viele Entwicklungssoftwarepakete von Drittanbietern zur Verfügung.
AMC ist Ihr GI Vertriebs- und Systempartner
Erfahren Sie mehr über diese DAQ-Plattform für dynamische Spannungsmessungen, indem Sie sich von AMC beraten sowie bei einem Termin die Vorteile benennen lassen. Wir erstellen Ihnen dann ein passendes System für Ihre Einsatzgebiete.
Sie erreichen uns via E-Mail unter info@amc-systeme.de oder per Telefon unter 0371/38388-0. Wir beraten Sie gern.
