1. Einführung: Sicherheit unter Druck – Verdichtung in explosionsgefährdeten Umgebungen SKVTechnik

In industriellen Prozessen, in denen explosionsfähige Gase wie Methan, Wasserstoff oder Biogas gefördert und verdichtet werden müssen, steht der Schutz von Mensch, Maschine und Umwelt an erster Stelle. Speziell für diese Anwendungsbereiche wurden die ATEX-zertifizierten Seitenkanalverdichter der neuesten Generation entwickelt. Sie verbinden höchste Sicherheitsstandards mit der Effizienz und Flexibilität eines wartungsfreien Verdichters.

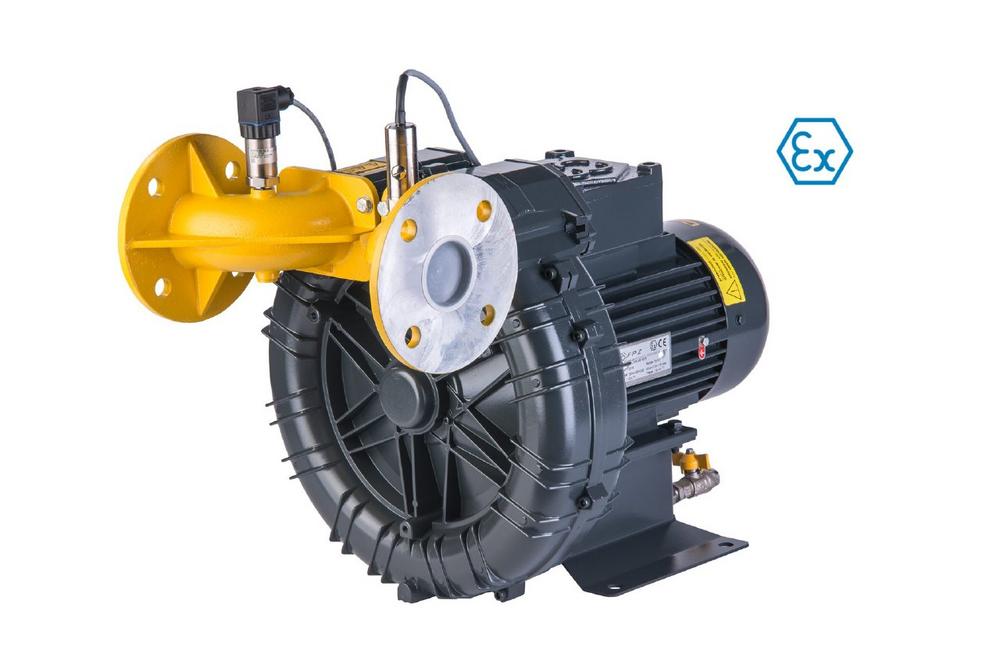

Das gezeigte System besteht aus einem kompakten Seitenkanalverdichter mit aufgesetztem ATEX-konformen Sensormodul für die Erfassung von Druck oder Temperatur, einem Ex-Motor mit integriertem PTC für den Frequenzumrichterbetrieb sowie einer besonders robusten Ansaugarmatur mit optionalem Sicherheitsventil oder Gasklappe.

Diese Einheit wurde speziell für den Einsatz in ATEX-Zone 1 (Kategorie 2G) konzipiert und erfüllt die Anforderungen gemäß Richtlinie 2014/34/EU und EN ISO 80079.

2. Technische Merkmale im Überblick Technische EigenschaftDetailsEx-ZoneATEX II 2G (Zone 1)MotorDrehstrom-IE3, Ex-d, mit PTCGehäusematerialAluminiumdruckguss, eloxiert, niedriger Mg-AnteilDichtungssystemPTFE-Dichtungen, selbstschmierend, gasdicht, ATEX-zugelassenSensorikDrucksensor mit Ex-i oder Ex-d Schutzart, werkseitig kalibriertAnbauoptionenFlanscharmatur, Sicherheitsventil, RückschlagklappeKühlungEigenbelüftung durch Lüfterrad; optional mit SchalldämpfungLautstärkeab 60 dB(A), je nach KonfigurationBetriebsartDauerbetrieb (S1), optional FU-fähigZertifizierungenCE, ATEX II 2G, optional IECEx 3. Anwendung: Sichere Gasförderung unter ATEX-Bedingungen

Die Verdichtereinheit ist ideal geeignet für industrielle und energiebezogene Anwendungen mit hohem Sicherheitsbedarf:

Biogasanlagen: Gasförderung von Faulgas zur Entschwefelung oder in die BHKW-Zufuhr.

Chemische Industrie: Absaugung brennbarer Gase aus Reaktoren oder Rohrleitungen.

Tankentgasung: Absaugen von Dämpfen bei Lagertanks, insbesondere in Zone 1.

Luftversorgung in Laboren oder explosionsgeschützten Fertigungsbereichen.

Fackelgas-Systeme und Co-Generationseinheiten mit Gasrückführung.

Der Betrieb des Verdichters erfolgt stets unter Beachtung der ATEX-Schutzkonzepte. Alle medienberührenden Bauteile sind druckdicht verschraubt und elektrisch leitfähig verbunden, um elektrostatische Aufladung zu vermeiden.

4. Konstruktion: Durchdachtes Sicherheitsdesign Sensorik & Prozessüberwachung

Das abgebildete Sensormodul mit Druck- oder Temperaturfühler ist direkt in die gelb lackierte Flanscharmatur integriert. Dadurch können Prozessparameter direkt an der Gasstrecke überwacht und über 4–20 mA-Signale an eine übergeordnete Steuerung weitergeleitet werden.

Flanscharmatur (gelb lackiert)

Die Flanscharmatur dient der mechanisch sicheren Verbindung zwischen Rohrleitung und Verdichter. Ihre Farbe signalisiert Explosionsschutz und sorgt für schnelle Identifikation im Anlagenbetrieb.

Ex-Motor mit PTC

Der eingesetzte IE3-Ex-Motor ist für explosionsgeschützte Bereiche zugelassen (Ex-d) und mit einem PTC-Widerstand zur thermischen Motorüberwachung ausgestattet. Der Anschluss an Frequenzumrichterbetrieb ist problemlos möglich.

Dichtungssystem

Zum Schutz vor Gasverlusten kommen selbstschmierende PTFE-Dichtungen zum Einsatz, die gasdicht und temperaturbeständig sind. Dies verhindert Leckagen bei unterschiedlichen Drücken und sorgt für Betriebssicherheit auch bei kritischen Gasgemischen.

Gehäusematerial

Eloxiertes Aluminium mit niedrigem Magnesiumanteil schützt vor Korrosion und bietet zugleich die für ATEX-Anwendungen erforderliche Leitfähigkeit und Materialintegrität.

5. Vorteile gegenüber konventionellen Systemen StandardverdichterATEX-zertifizierter VerdichterKein ExplosionsschutzEx-Zulassung gemäß ATEX II 2GNormale DichtungenATEX-zertifizierte PTFE-DichtungssystemeKeine ÜberwachungIntegrierte Sensorik (Druck, Temperatur)Kein KorrosionsschutzEloxiertes Alu-Gehäuse für aggressive GaseHöherer WartungsaufwandWartungsfreier Dauerbetrieb ohne Schmiermittel 6. Energieeffizienz und Nachhaltigkeit

Der Motor des Verdichters erfüllt die Anforderungen der IE3-Effizienzklasse, was sich in einem geringen Energieverbrauch und niedrigen Betriebskosten niederschlägt. In Kombination mit der optimierten Aerodynamik des Laufrades erreicht das System einen hohen Wirkungsgrad bei niedrigem Geräuschniveau.

Das System ist so ausgelegt, dass auch VdS-Vorgaben, TA Luft und ISO 50001 in energieintensiven Betrieben erfüllt werden können.

7. Flexibilität durch Modulsystem

Die modulare Bauweise erlaubt eine Vielzahl von Konfigurationen:

Druckseitige Anbauten wie Sicherheitsventile, Rückschlagklappen, Manometer

Sensorik-Varianten: Druck, Differenzdruck, Temperatur, auch in Ex-i-Ausführung

Motorvarianten: IEC-Flanschmotoren, unterschiedliche Spannungsklassen

Gehäuseoptionen: Schalldämmgehäuse, Bodenplatte, Dämpfermodule

8. Zertifizierte Sicherheit

Jeder Verdichter wird von einem unabhängigen Prüfinstitut zertifiziert. Die ATEX-Kennzeichnung umfasst:

II 2G Ex d IIB T4 Gb

CE-Konformitätserklärung

Material- und Konstruktionszertifikate

Seriennummernbezogene Prüfberichte

Auf Wunsch sind auch IECEx-Zertifikate und Funktionsnachweise für kundenspezifische Anwendungen verfügbar.

9. Beispiel aus der Praxis: Gasförderung in einer Methan-Reinigungsanlage

Ein international tätiger Anlagenbauer setzt diesen Seitenkanalverdichter zur kontinuierlichen Förderung von Methan aus Fermentationsreaktoren ein. Das Gas wird unter ATEX-Bedingungen über das gelbe Flanschmodul eingesaugt, sensorisch überwacht und in die Reinigungsstufe geleitet. Dabei sorgt das Dichtungssystem für absolute Dichtheit, und die Verdichtereinheit erreicht eine Laufzeit von über 8500 Stunden jährlich – ohne Wartungsbedarf.

10. Zusammenfassung

Der hier vorgestellte ATEX-zertifizierte Seitenkanalverdichter ist die optimale Lösung für sicherheitskritische Gasanwendungen in explosionsgefährdeten Bereichen. Seine technische Ausstattung, die modulare Erweiterbarkeit und die robuste Konstruktion machen ihn zur zukunftssicheren Investition für Industrieunternehmen mit höchsten Anforderungen.

Weitere Informationen und Downloads

Weitere Informationen: SKVTechnik.de

Online-Shop: ATEX-Verdichter im Shop

Datenblatt und Zertifikate auf Anfrage verfügbar
