Diese Lösung bietet nicht nur zuverlässigen Schutz für empfindliche Elektronik, sondern vereinfacht gleichzeitig die Montage – ein entscheidender Vorteil in der Serienfertigung.

Doppelte Funktion der Silikondichtung

Die speziell entwickelte Dichtung erfüllt gleich drei Aufgaben:

1. Abdichtung: Schützt die Elektronik zuverlässig vor Staub und Umgebungseinflüssen – ideal für den Einsatz in anspruchsvollen Umgebungen.
2. Vibrationsdämpfung und Schutz: Wirkt als elastischer Dämpfer bei mechanischen Belastungen oder Stößen und reduziert Vibrationen sowie Geräusche.
3. Führung und Positionierung: Übernimmt eine präzise Führungsfunktion bei der Montage und sorgt dafür, dass beide Gehäusehälften exakt zusammengefügt werden.

Diese dreifache Funktion reduziert Montageaufwand, minimiert Toleranzen und erhöht die Prozesssicherheit in der Serienproduktion.

Technische Merkmale und Vorteile

• Material: ABS-Kunststoff (Gehäuse) & Silikon 60A Shore (Dichtung)

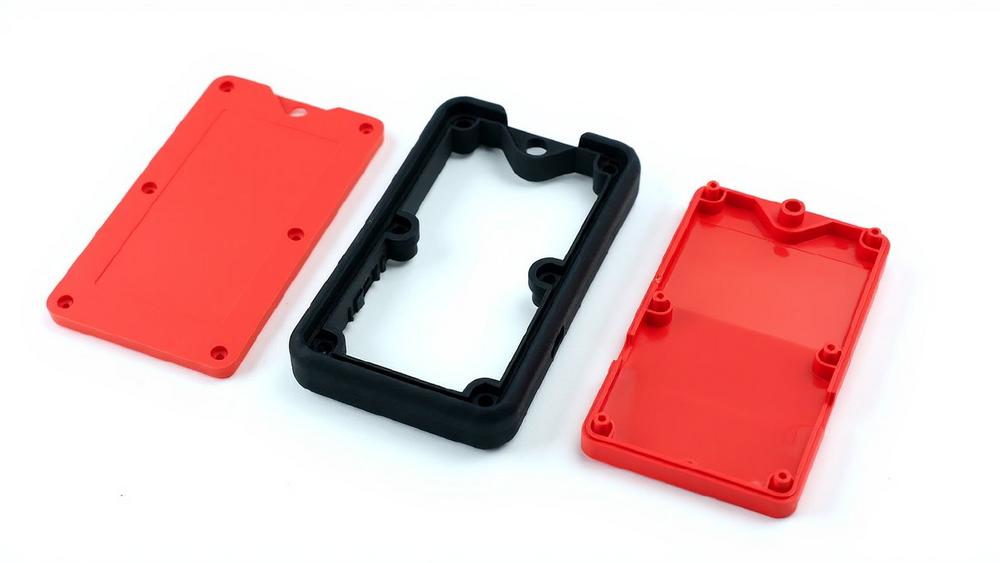

• Konstruktion: zweiteiliges Gehäuse mit integrierter Dichtungsführung
• Montagefreundlich: präzise Passform ohne zusätzliche Positionierhilfen
• Vibrations- und Stoßdämpfung: durch elastische Silikonkomponente
• Farbvielfalt: sowohl Gehäuse als auch Dichtung sind in unterschiedlichen Farben realisierbar
• Wirtschaftliche Serienfertigung: separate Spritzgusswerkzeuge für Kunststoff und Silikon sorgen für optimale Kostenstruktur bei hohen Stückzahlen

Effiziente Fertigung und Wirtschaftlichkeit

Das Kunststoffgehäuse wird mit zwei separaten Spritzgusswerkzeugen gefertigt – eines für den ABS-Kunststoff, eines für die Silikondichtung.
Durch die präzise Abstimmung beider Komponenten entsteht eine technisch ausgereifte und wirtschaftliche Lösung, die sich besonders für Serienfertigungen ab mittleren Stückzahlen eignet.

Die Kombination aus durchdachtem Design, funktionaler Integration und optimierter Werkzeugtechnik ermöglicht kosteneffiziente Kunststoffgehäuse, ohne Kompromisse bei Qualität oder Schutzfunktion.

Fazit

Dieses Projekt zeigt, wie sich Kunststoffgehäuse mit integrierter Dichtung technisch und wirtschaftlich optimieren lassen – von der Konstruktion bis zur Serienfertigung.
Das Ergebnis: eine langlebige, montagefreundliche und individuell anpassbare Lösung, die genau auf die Anforderungen moderner Sensortechnik und Messtechnik abgestimmt ist.
