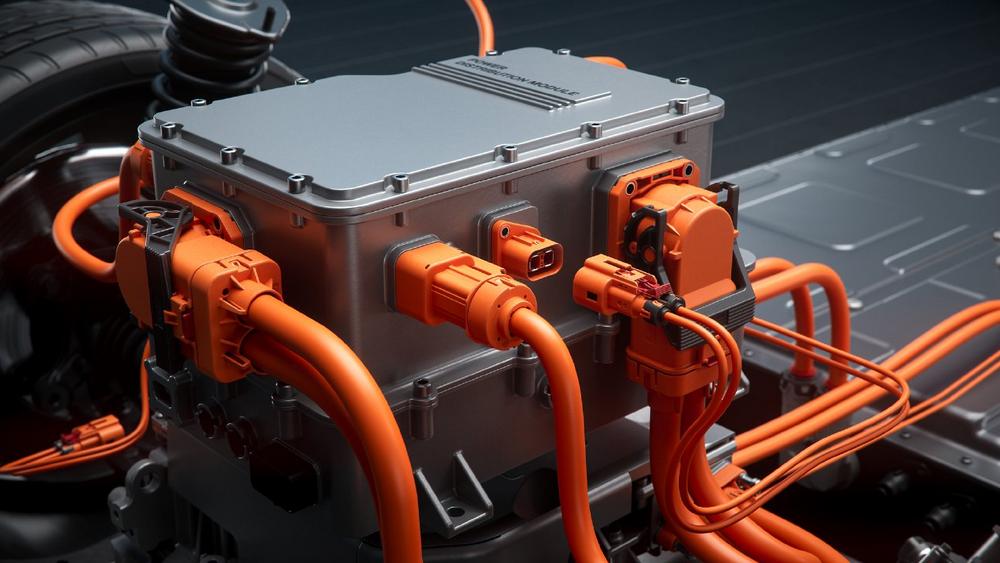

Im Hinblick auf die zunehmende Elektrifizierung wurde der HVR®25 speziell für Nebenaggregate zukünftiger Plattformen bis 1000 V entwickelt, in denen Effizienz, Sicherheit und einfache Integration entscheidend sind. Typische Einsatzfelder sind PTC-Heizungen, Inverter und OnBoard-Ladegeräte (OBC).

Kompakt, smart und effizient
Im Vergleich zu aktuellen Klasse-2-Steckverbindern ermöglicht der HVR®25 eine Reduzierung von Bauraum und Gewicht um bis zu 50 % sowie deutliche Kostenvorteile bei Steckverbinder und Kabelsatz. Dank seiner kompakten Bauform lässt sich das Packaging-Design vereinfachen, wodurch ein bestmögliches Verhältnis von Leistung, Größe und Wirtschaftlichkeit erzielt wird.

Hohe Sicherheit und zuverlässige Performance
Der HVR® 25 erfüllt den USCAR-Standard und Vibrations-Anforderungen gemäß der LV 215-2 & SG3, ist RoHS-konform und verfügt über ein geschirmtes Design mit integriertem HVIL (High Voltage Interlock). Im gesteckten Zustand erreicht das System die Schutzart IP6K9K, im ungesteckten Zustand die Schutzart IPXXB. Mit einem Temperaturbereich von –40 °C bis +125 °C ist ein zuverlässiger Betrieb auch unter anspruchsvollen Umweltbedingungen gewährleistet.

Flexibles Produktportfolio
Die Serie umfasst Kabelsteckverbinder und Header (Stiftwannen) mit identischer Schnittstelle für Kabelquerschnitte von 1,5 mm² bis 4 mm².
• HVR®25 Kabelsteckverbinder: stabile Performance, einfache Konfektion von Single-Core-Kabeln, hohe Automatisierbarkeit.
• HVR®25 Header: flexibel einsetzbar mit Busbar- oder Kabelanschlüssen, erlaubt eine hohe Packdichte und ermöglicht eine einfache Montage mit nur zwei Schrauben.

Für aktuelle und zukünftige Systemplattformen
Mit dem HVR® 25 bietet Rosenberger eine Lösung, die auf die technischen Anforderungen moderner 800-V- und 1000-V-Systeme abgestimmt ist und gleichzeitig Komplexität, Gewicht und Kosten reduziert. Damit erreicht das Unternehmen einen weiteren signifikanten Fortschritt im Bereich der Hochvolt-Steckverbinder.

„Der HVR®25 verkörpert unser Prinzip ‚Precision Without Complexity‘: kompromisslose Leistung in kompakter Form“, erklärt Günther Höfelmeier, Director Product Management bei Rosenberger.

Technische Kenndaten (Auszug)
• Nennspannung: 1000 V DC
• Strombelastbarkeit (bei 85 °C):
o 10 A @ 1,5 mm²
o 25 A @ 2,5 mm²
o 40 A @ 4 mm²
• Schutzart: IP6K9K / IPX7 / IPXXD (gesteckt)
• Temperaturbereich: –40 °C bis +125 °C
• Vibration: gemäß LV215-2 und SG3 Standard
• HVIL integriert
• Geschirmtes Design
• RoHS-konform

Weitere Informationen finden Sie unter: https://www.rosenberger.com/de/produkt/hvr25/
