Technische Leistungsdaten

Die Auslegung dieses Verdichters ist auf anspruchsvolle Anwendungen mit erhöhtem Druckbedarf abgestimmt:

Volumenstrom: bis 263 m³/h
Druck: bis +250 mbar
Vakuum: bis -250 mbar
Motorleistung: 2,2 kW
Drehzahl: ca. 2900 rpm
Schalldruck: ca. 65 dB(A)
Gewicht: ca. 27 kg

Diese Kombination ermöglicht stabile Prozesse auch bei hohen Druckanforderungen.

Elektrische Eigenschaften (IE3-Weitspannungsmotor)

Der integrierte IE3WR-Motor gewährleistet einen energieeffizienten Betrieb:

Spannung (50 Hz): 400/230 V (Y/Δ)
Spannungsbereich: 345–415 / 200–240 V
Stromaufnahme (Y): ca. 8,49–7,88 A
Stromaufnahme (Δ): ca. 4,90–4,55 A
Schutzart: IP55
Isolationsklasse: F
Thermokontakt (PTO): serienmäßig

Der Motor ist für den Frequenzumrichterbetrieb ausgelegt und ermöglicht eine flexible Anpassung an unterschiedliche Prozessanforderungen.

ATEX-Ausführung und Sicherheit

Die ATEX-Klassifizierung II 3GD T3 macht dieses Modell zur idealen Lösung für explosionsgefährdete Bereiche:

Einsatz in Zone 2 (Gas) und Zone 22 (Staub)
Temperaturklasse T3
Hohe Betriebssicherheit in sensiblen Industrieumgebungen

Damit erfüllt der Verdichter zentrale Anforderungen moderner Sicherheitskonzepte.

Konstruktion und Betrieb

Die Bauweise ist auf maximale Zuverlässigkeit ausgelegt:

Aluminiumlegierungsgehäuse für hohe Stabilität
Vibrationsarmer und ruhiger Betrieb
Wartungsfreie Verdichtungstechnologie
Ölfreie Luftförderung → keine Kontamination

Diese Eigenschaften sorgen für einen langlebigen und störungsfreien Betrieb im industriellen Einsatz.

Leistungsposition innerhalb der Baureihe

Im Vergleich zu den kleineren Varianten bietet dieses Modell:

Deutlich höheren Differenzdruck (±250 mbar)
Maximale Leistungsreserve innerhalb der E05 MS-Serie
Optimale Lösung für anspruchsvollere Prozesse

Technische Unterlagen

📄 Unterlagen anfordern:https://www.skvent.de/…
📊 Drehzahltabelle:https://www.skvent.de/…

Fazit

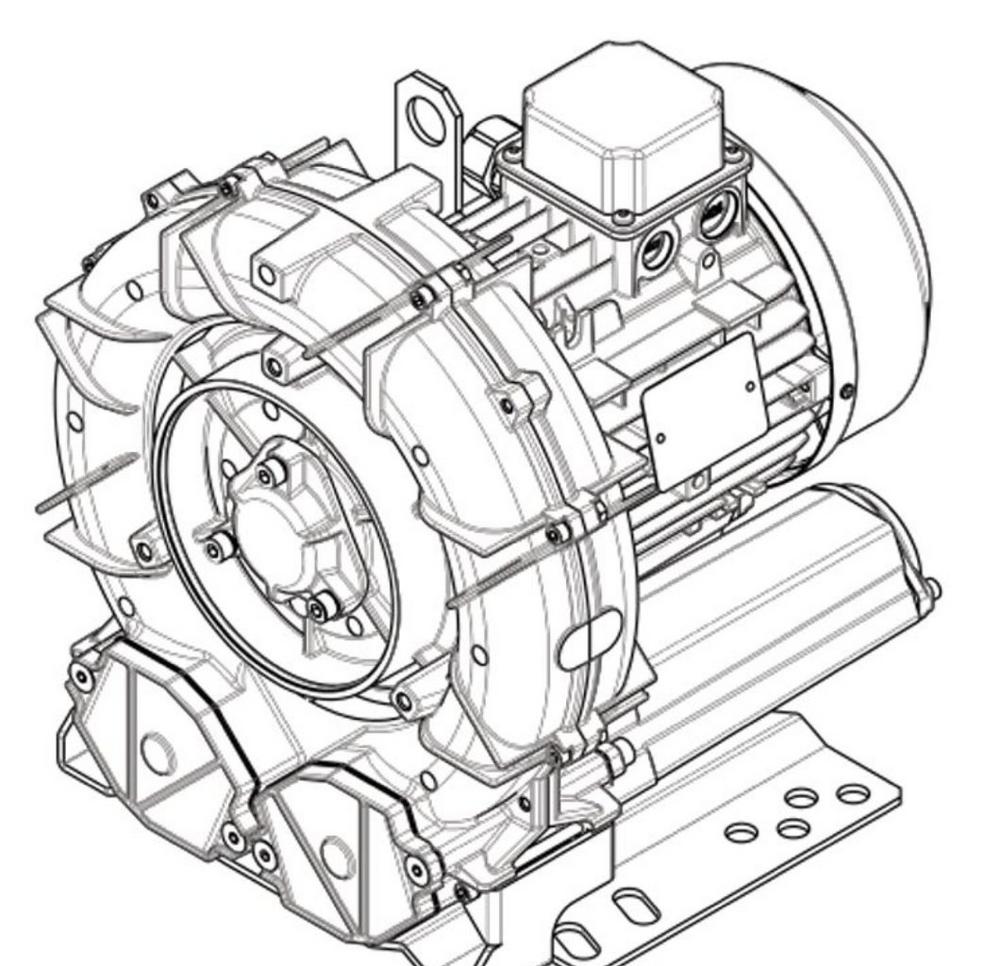

Der Seitenkanalverdichter e5MSMOR 2,2kWIE3WR | 263 m³/h | +250 mbar | -250 mbar | ATEX II 3GD T3 ist die ideale Wahl für industrielle Anwendungen, bei denen maximale Druckleistung unter ATEX-Bedingungen erforderlich ist.

Durch die Kombination aus hoher Leistung, energieeffizientem IE3-Motor und robuster Bauweise stellt dieses Modell eine zuverlässige und wirtschaftliche Lösung für anspruchsvolle Prozesse dar.

Für weiterführende Fragen: SKVTechnik.de
