Im konkreten Projektfall führte dieser Kompromiss zu klar messbaren Nachteilen. Instabile Befestigungspunkte hielten den permanenten Vibrationen nicht stand, während Kabeldurchführungen manuell nachbearbeitet werden mussten. Das Ergebnis: erhöhte Ausfallraten, Streuungen in der Montagequalität und ein wachsender Aufwand in der Produktion. Standardgehäuse sind in solchen Anwendungen oft kurzfristig verfügbar, langfristig jedoch weder technisch noch wirtschaftlich skalierbar.

Die Entscheidung für eine kundenspezifische Entwicklung war daher konsequent – und vor allem technisch begründet. Ziel war es, ein Sensorgehäuse zu entwickeln, das exakt auf die mechanischen, geometrischen und prozessualen Anforderungen abgestimmt ist.

Gemeinsam mit N&H Technology entstand daraus eine individuelle Gehäuselösung, die speziell für den Einsatz unter anspruchsvollen Umweltbedingungen ausgelegt wurde. Durch die enge Abstimmung zwischen Entwicklung, Konstruktion und Fertigung konnten sämtliche kritischen Schnittstellen gezielt optimiert werden – von der vibrationssicheren Befestigung über integrierte Kabeldurchführungen bis hin zur montagefreundlichen Gesamtarchitektur.

Werkstoff und mechanische Auslegung

Die Wahl fiel auf ABS-Kunststoff , insbesondere aufgrund seiner hohen Schlagzähigkeit und guten Dimensionsstabilität. Für typische Anwendungen ergibt sich ein Temperaturbereich von ca. –30 °C bis +80 °C, der für mobile Maschinenumgebungen optimal geeignet ist. Standardgehäuse decken diesen Bereich zwar häufig ebenfalls ab, sind jedoch selten auf die tatsächlichen Lastfälle ausgelegt.

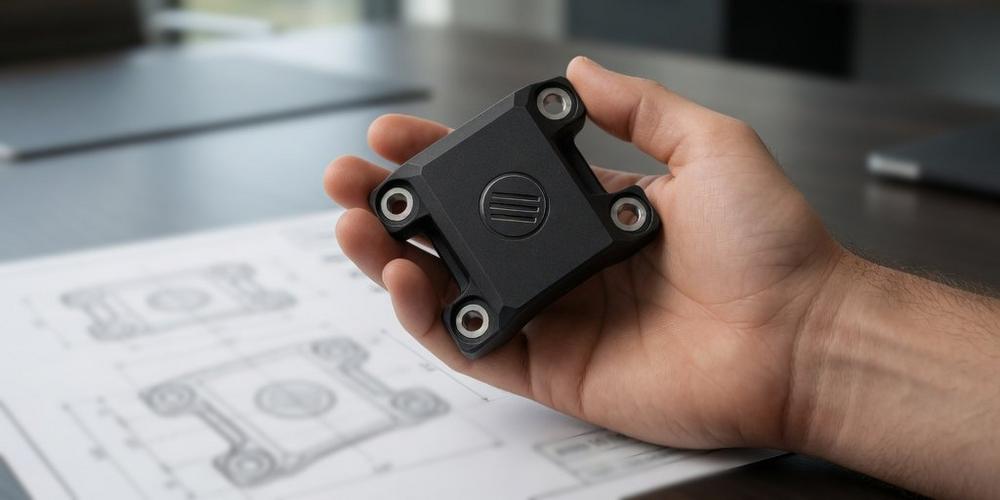

Ein entscheidender Unterschied liegt in den metallisch verstärkten Befestigungspunkten. Bei Standardgehäusen erfolgt die Verschraubung häufig direkt im Kunststoff – mit bekannten Folgen: Kaltfluss, Vorspannungsverlust und langfristiges Spiel. Im vorliegenden Design sind präzise integrierte Metallbuchsen direkt in den Spritzgussprozess eingebunden. Sie gewährleisten eine definierte Krafteinleitung und dauerhaft stabile Verschraubungen – auch unter zyklischer Vibrationsbelastung.

Zusätzlich wurde die Geometrie der Befestigungslaschen gezielt optimiert. Großzügige Radien und verstärkte Wandbereiche reduzieren Spannungsspitzen und erhöhen die Dauerfestigkeit signifikant. Während Standardgehäuse oft unterdimensionierte oder nicht lastoptimierte Befestigungspunkte aufweisen, entsteht hier eine konstruktiv belastbare Lösung.

Funktionale Integration statt nachgelagerter Prozesse

Ein wesentlicher Vorteil der Individualentwicklung liegt in der konsequenten Funktionsintegration. Features wie IP65-konforme Kabeleinführungen, definierte Dichtflächen und Aufnahmen für Stecksysteme werden direkt im Spritzgusswerkzeug abgebildet.

Im Vergleich zu Standardgehäusen entfällt damit die manuelle Nachbearbeitung vollständig. Das wirkt sich direkt auf die Produktion aus:

• konstante Bauteilqualität ohne manuelle Eingriffe
• reduzierte Montagezeiten durch „Drop-in“-Integration
• hohe Prozesssicherheit durch enge, reproduzierbare Toleranzen

Die Gehäusekontur unterstützt zusätzlich eine eindeutige Montageorientierung (Poka Yoke), wodurch Montagefehler reduziert werden. Gleichzeitig ermöglicht die applikationsspezifische Geometrie eine optimale Nutzung des verfügbaren Bauraums – ein klarer orteil gegenüber standardisierten Katalogabmessungen.

Struktur, Steifigkeit und Oberflächendesign

Auch die innere und äußere Struktur wurde gezielt ausgelegt. Eine optimierte Rippenstruktur sorgt für hohe Steifigkeit bei gleichzeitig reduziertem Materialeinsatz. Dadurch wird ein ideales Verhältnis aus Gewicht, Stabilität und Kosten erreicht – ein Punkt, der bei Standardgehäusen oft nicht differenziert betrachtet wird.

In der Oberflächengestaltung zeigt sich ein weiterer Vorteil der kundenspezifischen Entwicklung. Das Bauteil ist werkzeugfallend ausgeführt, sodass keine zusätzlichen Bearbeitungsschritte erforderlich sind.

Die Kombination aus einem glatt ausgeführten Logo und einer umlaufenden VDI 27-Struktur erfüllt dabei mehrere Funktionen:

• hochwertige und präzise Darstellung des Brandings
• reduzierte Sichtbarkeit von Kratzern und Gebrauchsspuren
• verbesserte Haptik im Service- und Montageumfeld

Standardgehäuse bieten in der Regel keine gezielte Differenzierung der Oberflächen – entweder vollständig glatt oder ohne funktionale Struktur. Hier entsteht hingegen eine durchdachte Kombination aus Design und Funktion.

Die kostenlose N&H Musterkarte mit den gängigsten VDI- und SPI-Oberflächen kann bei N&H Technology angefordert werden.

Wirtschaftliche Bewertung: TCO statt Einzelpreis

Für technische Einkäufer ist der Stückpreis häufig die erste Vergleichsgröße – für eine fundierte Entscheidung jedoch nicht ausreichend. Entscheidend ist die Betrachtung über den gesamten Lebenszyklus.

Die kundenspezifische Lösung zeigt ihre wirtschaftliche Stärke in mehreren Bereichen:

• Entfall von Prozesskosten: keine Nacharbeit, geringere Ausschussquoten
• Reduzierte Feldausfälle: weniger Serviceeinsätze und Stillstandszeiten
• Werkzeuginvestition: einmalig 4.900 € als Basis für stabile Serienfertigung
• Planungssicherheit: fixer Stückpreis von 3,89€ / Abrufmenge 2.000 Stück über zwölf Monate

Im Gegensatz dazu verursachen Standardgehäuse häufig versteckte Folgekosten – etwa durch Nachbearbeitung, Qualitätsschwankungen oder vorzeitigen Verschleiß. In der TCO-Betrachtung relativiert sich der vermeintlich günstigere Einkaufspreis deutlich.

Versorgungssicherheit als integraler Bestandteil

Neben der technischen Auslegung wurde auch die Lieferstrategie gezielt optimiert. Das Projekt basiert auf einem Abrufmodell in Kombination mit einem projektspezifischen Pufferlager, das als Dienstleistung bereitgestellt wird.

Im Unterschied zur klassischen Einzelbeschaffung von Standardgehäusen entsteht dadurch eine planbare und stabile Lieferkette:

• Just-in-Time-Verfügbarkeit ohne eigene Lagerhaltung
• erhöhte Versorgungssicherheit durch gezielte Bevorratung
• zuverlässige Abfederung kurzfristiger Bedarfsschwankungen
• langfristige Preisstabilität unabhängig von Marktentwicklungen

Für den Kunden bedeutet das eine deutliche Entlastung in Einkauf und Disposition – bei gleichzeitig höherer Sicherheit in der Serienfertigung.

Fazit aus Konstruktions- und Beschaffungssicht

Das Projekt zeigt klar: Das Sensorgehäuse ist kein Nebenbauteil, sondern ein funktional und wirtschaftlich relevanter Systembestandteil.

Die Investition in eine kundenspezifische Gehäuselösung amortisiert sich schnell – durch reduzierte Prozesskosten, höhere Zuverlässigkeit und stabile Lieferketten. Während Standardgehäuse kurzfristig verfügbar sind, bieten sie keine nachhaltige Lösung für anspruchsvolle Anwendungen.

Für Konstrukteure und technische Einkäufer ergibt sich daraus eine klare Schlussfolgerung:
Wer langfristig denkt, optimiert nicht nur das Bauteil – sondern das gesamte System.

Über das Projekt

N&H Technology begleitete das Projekt dabei von der technischen Konzeptphase über die werkzeuggerechte Konstruktion bis hin zur Serienfertigung. Das Ergebnis war kein angepasstes Standardprodukt, sondern eine vollständig kundenspezifische Lösung, die sowohl die mechanische Belastbarkeit als auch die Prozesssicherheit in der Produktion signifikant verbesserte.

So entstand ein Sensorgehäuse, das nicht nur die Anforderungen der Anwendung erfüllt, sondern aktiv zur Reduzierung von Ausfällen, Montagezeiten und Gesamtkosten beiträgt – ein entscheidender Faktor für langlebige und wirtschaftliche Sensorsysteme im Off-Highway-Bereich.
