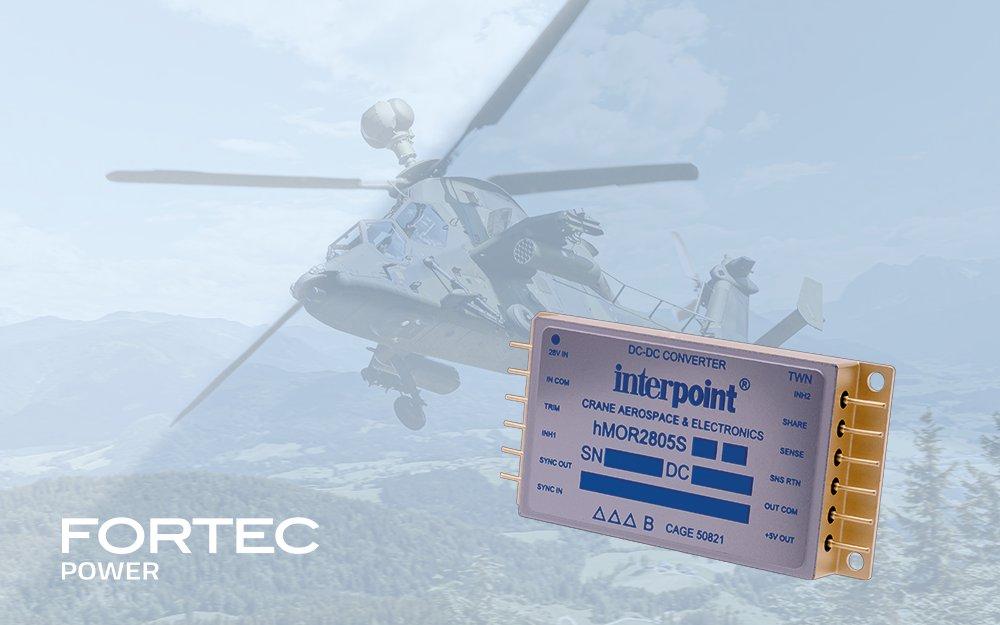

Die hMOR-Wandler liefern bis zu 120 W Ausgangsleistung in einem flachen, hermetisch versiegelten Stahlgehäuse. Der weite Eingangsbereich von 15 bis 50 V sowie wählbare Einzel- und Dualausgänge von 3,3 bis 28 V DC ermöglichen den flexiblen Einsatz in unterschiedlichsten Systemarchitekturen. Ausgänge lassen sich im Bereich von 80 bis 110 % trimmen.

Ein zentrales Merkmal der Serie ist die Fähigkeit zur Volllastabgabe ohne Derating über den gesamten Militär-Temperaturbereich von –55 °C bis +125 °C. Mit einem Wirkungsgrad von bis zu 81 % und einer festen Schaltfrequenz von 500 kHz (PWM, Single-Ended-Forward-Topologie mit synchroner Gleichrichtung) bieten die hMOR-Wandler eine hohe Leistungsdichte bei thermisch unkritischem Betrieb.

Qualifizierung und EMV

Die Produkte werden in vollständig nach MIL-PRF-38534 Klasse H bzw. K zertifizierten Fertigungsstätten hergestellt und sind wahlweise mit Standard-, ES- oder voll 883-konformem Screening nach MIL-PRF-38534 Class H lieferbar. In Verbindung mit dem Interpoint EMI-Filter FMCE-1528 werden die Anforderungen der MIL-STD-461C CE03 sowie der Versionen D, E und F CE102 an leitungsgebundene Emissionen vollständig erfüllt.

Weitere technische Highlights

• Transientenschutz 80 V für 120 ms
• Vollständige galvanische Isolation mit magnetischer Rückkopplung
• Primäre und sekundäre Inhibit-Funktion
• Sync In und Sync Out
• Fernabfrage (Remote Sense) bei Einfachausgangsmodellen
• Unbegrenzter Kurzschlussschutz
• Soft-Start zur Begrenzung des Einschaltstroms
• Parallelbetrieb mit Stromaufteilung, bis zu 5 Einheiten (540 W gesamt)

Die Interpoint hMOR-Serie™ ist ab sofort über FORTEC Power erhältlich. Technische Beratung und Musteranfragen sind direkt über das FORTEC-Power-Vertriebsteam möglich.
