PMI-Fehler erkennen, bevor sie Folgeprozesse erreichen

Mit zunehmender Nutzung modellbasierter Entwicklungs- und Fertigungsprozesse gewinnen die direkt am 3D-Modell hinterlegten PMI weiter an Bedeutung. Fehler oder widersprüchliche Angaben können sich dabei bis in Arbeitsvorbereitung, Fertigung und Qualitätsprüfung fortsetzen.

Der PMI Checker erhält mit EX11.0.5 deshalb zusätzliche Prüfkriterien. 3D-SUITE kann nun unter anderem erkennen, wenn für dasselbe Feature mehrfach PMI mit identischer Eigenschaft vorhanden sind. Ebenfalls neu ist eine Prüfung auf Abweichungen zwischen dem tatsächlichen Nennmaß und einem durch Überschreiben veränderten angezeigten Maßwert. Solche Unterschiede sind für den Betrachter einer Zeichnung oder eines Modells nicht zwangsläufig unmittelbar erkennbar, können bei der automatisierten Weiterverarbeitung jedoch relevant werden.

Zeichnungen übersichtlicher miteinander vergleichen

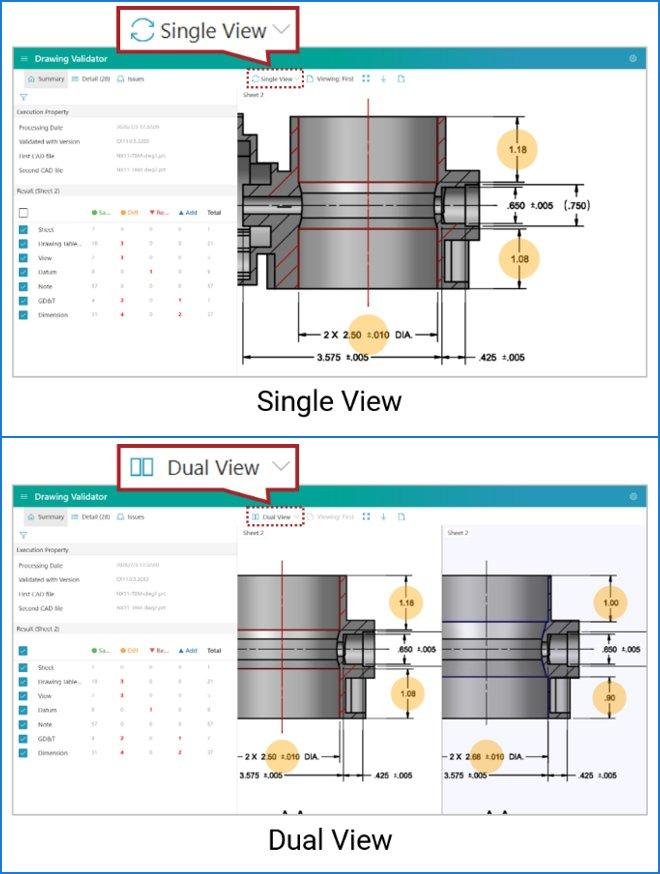

Auch der Drawing Validator wurde weiterentwickelt. Sein HTML-Bericht kann zwei zu vergleichende Zeichnungen jetzt direkt nebeneinander darstellen. Unterschiede zwischen Ausgangs- und Vergleichsdaten lassen sich dadurch übersichtlicher beurteilen, ohne zwischen verschiedenen Ansichten wechseln zu müssen. Gerade bei Datenkonvertierungen, Änderungen oder Migrationen erleichtert dies die visuelle Kontrolle und Freigabe von 3D-Modellen.

Aktuelle CAD-Versionen in bestehende Prozesse integrieren

Ein weiterer Schwerpunkt von EX11.0.5 ist die Aktualisierung der CAD-Schnittstellen. Der Standalone-Importer unterstützt jetzt Siemens NX 2512.4000 und deckt damit Versionen von UG10 bis zur NX-2512-Serie ab. Für den Plug-in-Importer mit Drawing Option kommt Creo Parametric 12.4 hinzu. Die unterstützte Spanne reicht dort von Creo Parametric 4.0 bis 12.4. Zusätzlich wurden Import und Export für Autodesk Inventor 2027 ergänzt; unterstützt werden Inventor 2023 bis 2027.

Darüber hinaus unterstützt 3D-SUITE eine breite Palette weiterer wichtiger nativer und neutraler CAD-Formate – darunter CATIA V5, 3DEXPERIENCE, SOLIDWORKS, Solid Edge, STEP, JT, Parasolid und 3DXML – und ermöglicht damit die Verarbeitung von CAD-Daten aus unterschiedlichsten Systemlandschaften. Für Unternehmen bedeutet dies vor allem, neue CAD-Versionen einfacher in bestehende Konvertierungs-, Prüf- und Automatisierungsprozesse zu integrieren.

CAMTEX unterstützt Anwender in Deutschland, Österreich und der Schweiz bei Auswahl, Konfiguration und Einsatz von 3D-SUITE sowie bei der Einbindung in individuelle CAD-Datenprozesse. Mehr Informationen zu den Funktionen der 3D-SUITE gibt es auf der CAMTEX-Website.
