Ölnebel entsteht unter anderem in Schmierölsystemen von Gas- und Dampfturbinen, Getrieben, Kompressoren und Dieselmotoren. Gelangt dieser Nebel unkontrolliert über Entlüftungen oder Dichtstellen in die Umgebung, gehen Schmierölanteile verloren und die Umgebung der Maschine kann belastet werden.

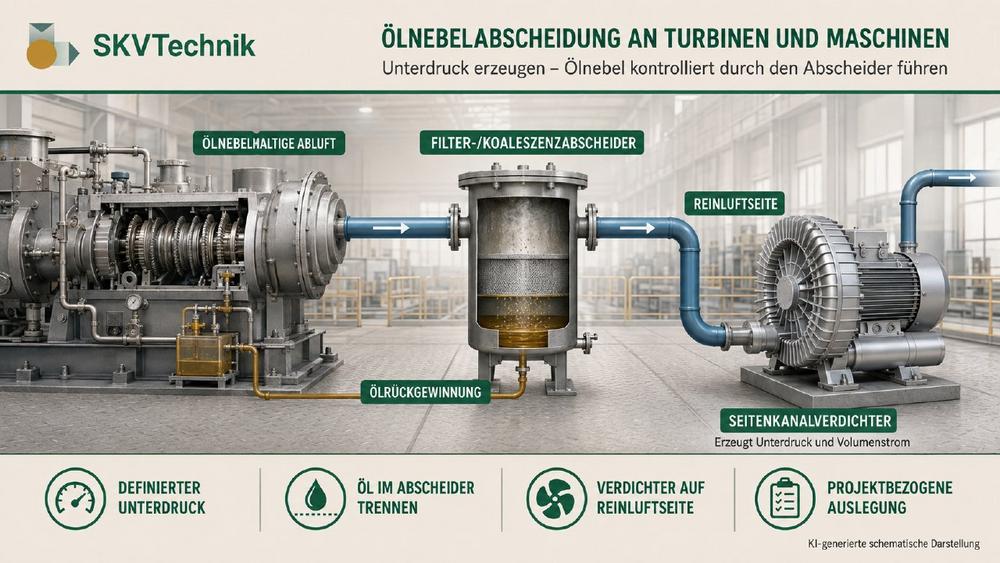

In einem Ölnebelabscheidesystem wird deshalb ein definierter Unterdruck erzeugt. Dieser Unterdruck erfasst die ölnebelhaltige Abluft und führt sie durch geeignete Filter- und Abscheidestufen. Dort werden feine Öltröpfchen aus dem Luftstrom abgeschieden. Das zurückgewonnene Öl kann gesammelt oder – abhängig vom Anlagenkonzept – wieder in das Schmierölsystem zurückgeführt werden.

AUFGABE DES SEITENKANALVERDICHTERS

Der Seitenkanalverdichter ist nicht der eigentliche Ölabscheider. Seine Aufgabe besteht darin, den notwendigen Unterdruck und Volumenstrom für die kontrollierte Absaugung bereitzustellen.

Vorzugsweise arbeitet der Verdichter auf der Reinluftseite des Abscheidesystems. Der rohe Ölnebel wird dadurch zunächst im vorgeschalteten Filter oder Koaleszenzabscheider behandelt und muss nicht unmittelbar durch den Seitenkanalverdichter geführt werden.

Für die Auslegung sind insbesondere der erforderliche Absaugvolumenstrom, der gewünschte Unterdruck sowie die Druckverluste der Rohrleitungen und des Abscheiders entscheidend. Beim Filterdruckverlust sollte nicht nur der saubere, sondern möglichst auch der maximal beladene Zustand berücksichtigt werden.

REFERENZBETRIEBSPUNKT AUS EINER ÖLNEBELABSCHEIDEANLAGE

Ein dokumentiertes Anlagenbeispiel arbeitet mit folgenden Betriebsdaten:

• Volumenstrom: 110 Nm³/h
• Unterdruck: −60 mbar
• Motorleistung: 0,75 kW
• Frequenz: 50 Hz
• Schutzart: IP55

Diese Werte beschreiben einen konkreten Referenzbetriebspunkt und ersetzen keine projektspezifische Auslegung.

KONKRETES GERÄTEBEISPIEL AUS DEM SKVTECHNIK-SORTIMENT

Als mögliches Gerätebeispiel wurde ein Seitenkanalverdichter der Baureihe e4MSMOR mit 0,75 kW betrachtet. Die in den Produktdaten angegebenen Maximalwerte bei 50 Hz betragen:

• maximaler Volumenstrom: 138 m³/h
• maximaler Unterdruck: −150 mbar
• Anschlussgröße: 1½ Zoll
• Schalldruckpegel: 62 dB(A)
• Schutzart: IP55
• Gewicht: 17 kg
• Ausführung: Standardgerät ohne ATEX

Die Maschine besitzt einen IE3-Weitspannungsmotor, ist für den Betrieb mit Frequenzumrichter geeignet und wird als wartungsfreie Konstruktion aus Aluminiumlegierung beschrieben.

Ob dieses Gerät den tatsächlichen Betriebspunkt erreicht, muss anhand der Kennlinie sowie der realen Ansaugbedingungen geprüft werden. Dabei sind die Umrechnung zwischen Norm- und Betriebsvolumenstrom, der Filterdruckverlust und ausreichende Reserven zu berücksichtigen.

MEDIUM, ATEX UND WERKSTOFFAUSFÜHRUNG PROJEKTBEZOGEN PRÜFEN

Auch bei einer Aufstellung auf der Reinluftseite müssen Restölgehalt, Gastemperatur und Gaszusammensetzung bekannt sein. Davon hängt ab, ob eine Standardausführung verwendet werden kann oder besondere Maßnahmen hinsichtlich Dichtheit, Oberflächenbehandlung oder Werkstoffausführung erforderlich sind.

Explosionsschutz und Medienverträglichkeit sind getrennt zu bewerten. Die betrachtete Standardmaschine besitzt keine ATEX-Zulassung. Liegt eine explosionsgefährdete Atmosphäre vor, muss eine für die konkrete Zone geeignete Ausführung ausgewählt werden.

DATEN FÜR DIE TECHNISCHE VORAUSWAHL

Für eine belastbare Vorauswahl werden insbesondere folgende Angaben benötigt:

• gewünschter Volumenstrom in m³/h oder Nm³/h
• erforderlicher Unterdruck in mbar
• Druckverlust des Abscheiders im sauberen und beladenen Zustand
• Temperatur und Zusammensetzung des abgesaugten Gasstroms
• Art des Schmieröls und bekannte Ölnebelbelastung
• Dauer- oder Intervallbetrieb
• Aufstellort und Umgebungstemperatur
• gegebenenfalls ATEX-Zone
• elektrische Versorgung
• Anforderungen an Redundanz, Geräusch, Schutzart und Werkstoffe

SKVTechnik unterstützt bei der technischen Vorauswahl eines geeigneten Seitenkanalverdichters anhand des tatsächlichen Betriebspunktes.
